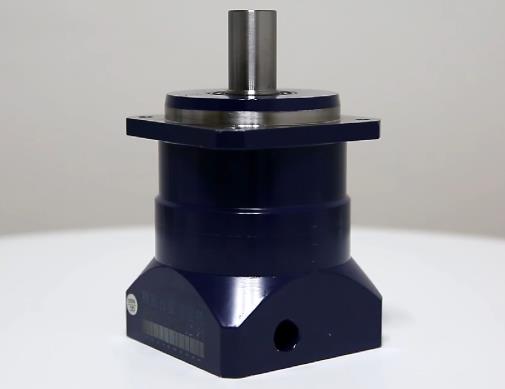

深圳行星減速機 塔吊專用行星減速機特點解析

　　行星減速機應用廣泛
，可用於各類門座式起重機、浮式起重機旋轉機構

、行走機構，廣泛用於大、中、小型建築施工現場
，深受建築業廣大同仁的青睞和讚賞，現已被國內重工機械行業的多家領頭單位所采用。

　　由於產品輸入轉速較高
，為保證熱功率平衡
，可采用油站潤滑冷卻。下麵鵬輝小編來和大家介紹下行星減速機的特點。

　　一、產品特點：

　　1.結構合理

　　2.通用性高

　　3.性能可靠

　　4.允許輸入轉速高

　　5.體積小、重量輕

　　6.減速比大

　　二、使用範圍

　　汽車吊
、建築起重機和輸送設備、貨運和工作電梯
、裝載和轉載起重機、船舶和甲板起重機、拖車、救險車

、船廠和港口起重機、海上平台起重機、集裝箱龍門吊
、平板運輸車、風力發電的偏航變槳機構。鵬輝行星減速機具有產量優勢：標準零配件可節約成本，縮短交貨時間，整個產品係列均采用可靠的設計，並且可以方便地提供機構備件。

　　三
、規格和形式

　　（1）三級同軸行星齒輪

　　傳動比46至148

　　電動馬達驅動

　　長型軸出軸

　　減速機通過扭力臂支撐固定

　　輸入軸與輸出軸的旋轉方向相同

　　（2）回轉機構

　　輸出扭矩1400到1550000Nm
，傳動比14到1007（其他傳動比敬請垂詢）。在計算輸出扭矩時，注意加速、減速、風力及傾斜度。

　　（3）設計標準

　　負載分組L2，工況等級T5，對應的M5驅動組設計，工作環境溫度+20℃。

　　（4）齒輪齧合

　　鵬輝憑借多年來在傳動領域的積累
，設計的最佳齒麵
，齒根受力狀況及最小相對摩擦速度
，外齒輪表麵硬化處理並研磨；內齒輪調製
、滲氮硬化。

　　（5）潤滑

　　減jian速su機ji的de所suo有you齒chi輪lun和he滾gun動dong軸zhou承cheng均jun采cai用yong浸jin油you潤run滑hua。輸shu出chu軸zhou軸zhou承cheng采cai用yong長chang效xiao潤run滑hua脂zhi，無wu需xu更geng換huan，潤run滑hua劑ji的de更geng換huan周zhou期qi和he潤run滑hua劑ji的de選xuan用yong請qing谘zi詢xun我wo們men。油you位wei可ke以yi通tong過guo油you尺chi或huo者zhe觀guan察cha孔kong檢jian查zha。

　　（6）機械效率

　　各級傳動的機械效率為98%，輸出軸軸承及密封圈的機械效率為99%。

　　（7）軸承

　　所有部件均采用滾動軸承支撐。行星輪采用滾針軸承或滾柱軸承。多數情況下調位滾柱軸承安裝在輸出軸殼體內，支撐小齒輪。

　　（8）安裝位置

　　垂直方向。其他方向需要先申明。

　　（9）密封

　　輸入端由徑向軸密封圈和防塵圈密封，輸出軸的密封采用

　　a) 雙層徑向密封圈

　　b) 輸出軸殼體內加注潤滑油脂

　　c) 再加徑向密封圈

　　這樣既可保證防止機油外漏
，又可阻止油汙或水進入。

　　（10）驅動

　　通過液壓馬達或電動機的輸入軸實現驅動。

　　（11）製動器

　　設計精良的液壓釋放彈簧-多摩擦片製動器
，使旋轉體保持 靜止，或在緊急情況下進行緊急製動。這個製動器不可作為工作製動器使用。

　　釋放壓力 最小為15bar 最大為250bar

　　製動壓力 最大允許值為0.5bar

　　需要更高製動壓力時，請向我們谘詢。

　　（12）偏心距調整

　　為了準確地調整輸出軸齒輪與齒圈之間的齒隙，相對於輸出齒輪軸與固定法蘭，驅動軸可以是偏心的，

　　偏心值 e=1.5-2.5

　　（13）輸出齒輪軸

　　齒輪變位係數X=+0.5

　　齒輪精度7級

　　材料42CrMo4V硬化齒輪鋼。調製處理至700-900N/mm2齒輪硬度HRC50-57。

　　（14）工作環境

　　允許油溫-20℃至±70℃

　　在惡劣情況下
，如鹽水、含鹽分空氣

、塵土、泥漿、石擊、過高的氣壓、強烈震動、強烈衝擊、環境溫度、腐蝕介質等等，請事先聯係行星減速機廠家深圳鵬輝科技。
